油圧ギロチン切断機は、多くの業界で重要なツールであり、ゴム、シリコーン、金属、プラスチック、さらには紙などのさまざまな材料の精密切断を提供します。金属製造、自動車、航空宇宙分野に関係なく、これらのギロチンベールカッターマシンはその効率と汎用性で知られています。

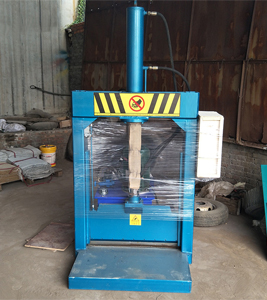

この油圧ギロチンベールカッターは、全体的な溶接フレーム構造を採用し、振動エージング処理を受け、工作機械は良好な剛性、高精度、良好な精度保持を持っています。それは主にゴムカッター、フレーム、作業シリンダー、ベース、補助作業ベンチ、油圧システム、電気システムおよびその他の部品で構成されています。前記ゴムカッターの下のベースには、前記ゴムカッターの刃を保護するためのナイロンバッキングプレートが装備されている、

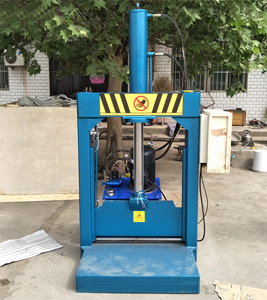

この垂直ギロチンゴムベールカッターマシンは、主に天然ゴム、合成ゴム、その他のプラスチック材料を切断するのに適しており、特にゴムの小さな部分を切断するために内部ミキサーの横に設置するのに適しています。
この油圧ギロチン切断機は、油圧の力とギロチンブレードの精度を組み合わせて原材料を切断します。操作が非常に簡単です。
生ゴムの切断を開始すると、ゴムカッターの下にゴムを手動で置き、スタートボタンを押すと、ゴムベールカッターがピストンロッドの駆動下のフレーム上のスライドウェイに沿って落ちてゴム材料を切断します。その油圧システムは、ブレードを下に移動させるために必要な力を提供し、材料を簡単に切断します。このシステムは、スムーズで制御された切断を可能にし、産業用途に最適です。
ゴムベールカッター機器のフレームには2つの上限スイッチと下限スイッチが装備されているため、リバースバルブを制御してゴムカッターの移動方向を変更し、同時にピストンシリンダのシリンダヘッドを保護することもできます。シリンダ。
汎用性のために設計された油圧ギリオチンゴムプラスチック切断機は、ストレートカット、アングル、カーブ、ノッチ、複雑な形状など、幅広い切断作業を実行でき、多様な産業用途に対応します。ゴム材料を切る準備ができているたびに、原料をナイフローラーに送り、キャビネット内のモーターボタンを押すと、ナイフが落ちて材料を切るだけです。
主構造
*
フレーム： 剛性と安定性に優れた溶接鋼構造
*
上部ナイフビーム：ガイドレール板、ベード及びバックゲージ装置を備えた三角形鋼板溶接構造体と、
*
シリンダ装置： 2つのピストンシリンダーと左右のシールコンポーネントを含み、上ナイフビームの動きを直接駆動します。
*
油圧システム： それは主にメインモーター、オイルポンプ、バルブ、オイルタンク、配管などで構成されているゴムベールカッターマシンの駆動システムです。
*
ブレードギャップ調整 ：ギャップは板厚に応じて調整することができ、この装置は調整ハンドル、レバー、ダイヤルなどで構成されています。
*
電気系統： 電気システムは左側の支柱に設置されており、このゴム切断機の操作と制御が便利です。
油圧ギロチンベールカッターの主な特徴
*油圧動力と高精度：
油圧ギロチンは、金属などの厚くて丈夫な材料であっても、油圧力の力を利用して材料を正確かつ効率的に切断します。油圧システムにより、ブレードの長さに沿って均一な圧力分布が保証され、きれいでバリのないエッジが得られます。
*汎用性&多機能：
油圧ギロチン切断機は、金属合金、ステンレス鋼、アルミニウム、真鍮などのような硬い材料のためにさえ、ゴム、プラスチック、EVA、シリコーンのあらゆる種類を含む幅広い材料を切断することができます。ブレードは、クリアランスと切断角度の設定を調整することで、材料の厚さと切断要件に応じて設定できます。
*油圧ギロチンの安全性：
この油圧ギロチンベールカッター機器には、事故からオペレーターの安全を保護する高度な安全ガードが装備されています。
*耐久性と信頼性：
この油圧ギロチンベールカッターは、継続的な産業使用の厳しさに耐えるように設計されており、堅牢な鋼フレームと高品質のコンポーネントで構成されています。確かに定期的なメンテナンスとサービスは、ギロチン切断機の寿命を確実に延ばし、最適な性能を確保します。
仕様
| モデル |
ブレード幅 |
脳卒中 |
プレッシャー |
オイルポンプ排出 |
油容量 |
モーターパワー |
総重量 |
寸法 |
| （mm） |
（mm） |
（トン） |
（L/Min） |
（KG） |
（KW） |
（KG） |
（mm） |
| SMP-40T |
900mm |
900mm |
40トン |
46l/min |
70kg |
7.5kw |
1400kg |
1200X900X2800mm |
| SMP-60T |
1000mm |
900mm |
60トン |
63l/min |
110キロ |
11kw |
2500kg |
1300X800X2900mm |
| SMP-100T |
1200mm |
1000mm |
100トン |
63l/min |
130kg |
15kw |
3100kg |
1400X1000X3100mm |
| SMP-250T |
1500mm |
1000mm |
250トン |
250l/分 |
200キロ |
37kw |
4000kg |
1800X1200X3300mm |
| SMP-300T |
1500mm |
1000mm |
300トン |
340l/min |
250キロ |
37+11kw |
4500キロ |
1800X1200X3400mm |
ゴムベールカッターはどのように機能しますか？
高精度油圧式ゴムベールカッターを使用して、ゴムを特定のニーズに応じて切断します。ゴムベールまたはブロックは機械を介して供給することができます。これらのゴム片のカットは、滑らかな動きを保証するラブベールカッターマシンを通って移動します。
1.チェックブレードがアップ位置にあります。
2.ゲートを開けます。
3.切れ刃に沿ってゴムのスラブを置きます。
4.ケージエリアを離れ、ゲートを閉めます。
5.カットボタンを押してブレードを下げてゴムスラブをカットします。
6.切断シーケンスの後にブレードが立ち上がり、ブレードが完全に上がるまで待ちます。
7.ゲートを開いて切断片を取り除きます。
8.サイクルを繰り返します。
幅広い用途
油圧ギロチンは、多くの業界で自動車、航空宇宙、建設、製造など、さまざまな業界で広く使用されています。これらのギロチンベールカッターは、厚いベール、シート、プレート、およびプロファイルを精度と効率で切断することに優れており、これらの切断機はコンポーネント、パネル、および構造要素を製造するための不可欠なツールになります。また、他のプラスチック、ポリマー、シリコーンにも非常に適用できます。
腹筋；腹筋
シリコーン
ニトリルベール
NBR
FKM
CR；CR
HNBR；HNBR
ACM；ACM
EPDM；EPDM
SBR
エバ；エバ
ベンチベールカッター
スライスタイプ
クロスブレード型
そしてその他多くの…
